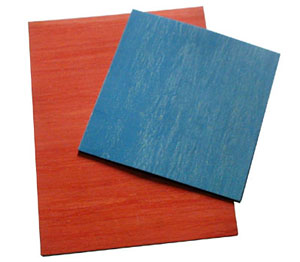

A. 无石棉橡胶板
(NXB200，(NXB300)，(NXB400)
大部分为海泡石，少量芳纶纤维，加丁睛橡胶效果一样
 技术参数 产品型号
|
NXB200 |
NXB300 |
NXB400 |
适用温度(℃) |
200 |
300 |
400 |
横向抗拉强度(Mpa)≥ |
6.0 |
9.0 |
12.5 |
压缩率(%) |
7~17 |
老化系数 |
0.9 |
回弹率%≥ |
40 |
45 |
45 |
应力松驰率%≤ |
45 |
柔软性 |
不易碎 |
|
200 |
300 |
400 |
2~3 |
4~5 |
8~9 |
30 |
B. 耐油无石棉橡胶板：
(NNY150)，(NNY300)，(NNY450)
a.主要性能
技术参数 |
WNY150 |
WNY300 |
WNY450 |
横向抗拉强度(Mpa)≥ |
7.0 |
10.0 |
12.0 |
压缩率(%) |
7~17 |
应力松驰率%≤ |
45 |
40 |
40 |
柔软性 |
无裂缝 |
b.耐油性能
1.浸20#航空油，150℃*5小时
|
WNY150 |
WNY300 |
WNY450 |
横向抗拉强度：≥Mpa |
|
6.0 |
8.0 |
吸油率：≤% |
22 |
15 |
15 |
增厚率：≤% |
20 |
10 |
10 |
|
WNY150 |
WNY300 |
WNY450 |
横向抗拉强度：≥Mpa |
|
65.5 |
6.0 |
吸油率：≤% |
15 |
15 |
15 |
增厚率：≤% |
20 |
10 |
10 |
3．耐酸无石棉板(加硫酸钡)，
4．夹钢丝网列无石棉板，密度为2.0 g/cm3
5．无石棉板，两边涂石墨，
6．其它规定或要求
厚 度
(MM) |
允许偏差
(MM) |
同一张板上任意两点(500MM)
厚度允许偏差≤(MM) |
0.5~1.0 |
±0.10 |
0.10 |
1.5~3.0 |
±0.20 |
0.20 |
3.0以上 |
±0.25 |
0.25 |
无石棉橡胶板应贮存在干燥，通风处。防止日晒雨淋。贮存周期为自制造之日起二年内。
|
