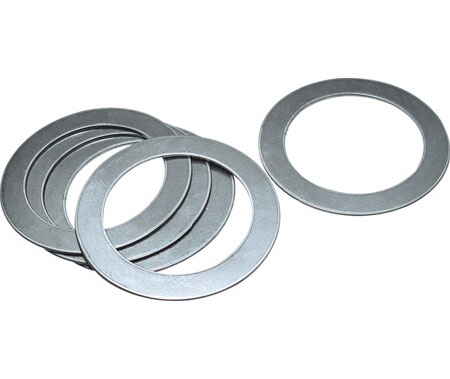

石墨增强复合垫片又称石墨高强垫片由柔性石墨增强复合板通过专用设备切割而成，可加工成内包边，内外包边。具有良好的密封性能和可操作性，低预紧压力并且使用后不粘在法兰密封面，垫片安装使用方便。适应热水、高温、高压蒸汽、氢气、氨、溶剂、碳氢化合物、超低温液体等介质。
适用于各种管道、阀门、泵、换热器、冷凝器、压力容器、塔人孔、手孔法兰连接处的密封及水位
液位计结晶器等密封垫片。其中包PTFE膜的可用于食品，纯水，医药等部门。.
主要技术参数
增强材料 |
温度﹝℃﹞ |
压缩率（%） |
回弹率（%） |
无氧化状态下 |
氧化状态下 |
碳钢冲刺板 |
-10-450 |
-10-550 |
30-35 |
15-20 |
SS304,SS316冲刺板 |
-240-450 |
-200-600 |
30-35 |
15-30 |
SS304,SS316平板 |
-240-450 |
-200-600 |
30-40 |
10-15 |
Ss304,网板 |
-240-450 |
-200-600 |
40-50 |
15-20 |
技术数据:
工作温度:-200~650℃
工作压力:6.4 ~ 10.0MPa
预紧压力： Y=30MPa
垫片系数： M=2
最大机械加工尺寸：0～3000mm
一般厚度为：1.5mm,3.0mm,2.0mm,4.0mm |
